Synergy是一台…
瞬态记录仪
用于信号捕捉和分析，Synergy每通道具有单独的16bit模数转换器 ;
带宽可达到25MHz从而能够捕捉，快速电力瞬变、发动机燃烧周期、高冲击和材料测试数据。
128MS的瞬态内存能够捕捉很多短时事件 ;
数据采集系统
数据捕捉，高速直接流盘，长时间记录和支持大多数信号类型的调理器，可进行振动、温度、应变等物理量测试 ;
数据记录仪
提供高速、滚屏显示、语音和波形注释并内置信号调理,储存和回放几个月的高速大数据。
多通道DSO
能够实现多通道16bit采集，采样率可达100MS/s，快速YT刷新显示和XY示波显示，以及大量的实时参数计算和波形处理 ;
实时FFT分析仪
包含瀑布图显示、倍频程和窄带分析、窗函数和阶次分析。直接由ME'scope模态分析软件控制，完成模态试验的设置和分析 ;
Synergy具有高分辨率数字示波器，可达每通道100MS/s采样率，时域及频域应用中的高质量数据采集系统，
可混合输入模块，系统在高采样率下可以实时分析，并且结果可存储为一个新的虚拟通道或缩减为所关心的统计量，
当您需要更复杂的分析时，可从超过100个的内建函数中进行选择，如算术、统计、三角运算、微积分、频谱及时基分析，
选择所关心的波形、需要进行的测量及分析区域，并生成一个新的曲线或数值结果
16个输入通道，每通道2MS/s采样率每通道500kS/s连续记录至硬盘
64个输入通道，每通道100kS/s采样率

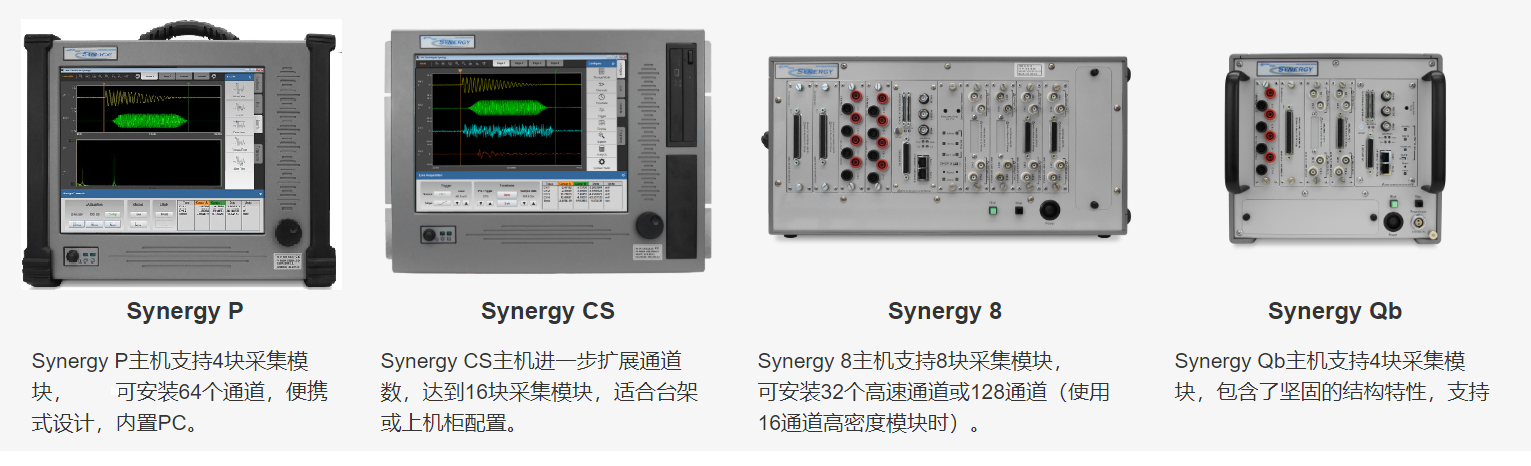

- Synergy 8主机可支持8个输入模块，其结构紧凑，支持32个高速通道或128个高密度通道，
系统能灵活配置成为一款手提型的系统，供现场或试验室使用。
32个输入通道，每通道2MS/s采样率，每通道500kS/s连续记录至硬盘
128个输入通道，每通道100kS/s采样率
- Synergy CS主机支持16个输入模块，Synergy CS可选配内置或非内置显示器的配置
64个输入通道，每通道2MS/s采样率，每通道500kS/s连续记录至硬盘
以下为各模块指标
|
通道数 |
输入类型 |
采样率 |
输入量程 |
插头类型 |
|
基本电压输入模块SY6216-4D-V |
||||
|
4通道 |
差分、单端电压 |
每通道2MS/s瞬态 |
±20mV - ±20V |
BNC |
|
输入与多功能能模块SY6216-4D-VC/4CS |
||||
|
4通道 |
电压、桥路、加速度计、热电偶 |
每通道2MS/s瞬态 |
±20mV - ±20V |
BNC及多芯插头 |
|
高密度模块SY5116-16D-V |
||||
|
16通道 |
差分、单端 |
每通道100kS/s |
±100mV - ±10V |
78芯插头 |
|
中压隔离模块SY6216-4D-VM |
||||
|
4通道隔离输入 |
隔离电压 |
每通道1MS/s瞬态 |
±50mV - ±200V |
BNC |
|
高压隔离模块SY6216-4D-VI |
||||
|
4通道隔离输入 |
电压、电流（通过分流器） |
每通道1MS/s瞬态 |
±50mV - ±1000V |
4mm香蕉头 |
|
高速输入模块SY8116-4V |
||||
|
4通道 |
差分、单端电压 |
每通道100MS/s（4通道） |
±50mV - ±20V |
BNC |
|
隔离型热电偶模块HT-TC-[J,K,T] |
||||
|
16通道隔离输入 |
J、K或T型热电偶 |
每通道10S/s |
取决热电偶类型 |
微型热电偶插片 |
|
USB热电偶模块SY-TC-8 |
||||
|
8通道 |
J、K、R、S、T、N、E、B与RTD |
每通道1S/s |
取决热电偶类型 |
双绞线 |
