旋转机械轴心轨迹分析

转子的轴心轨迹是指轴心相对于轴承座在与轴线垂直的平面内的运动轨迹；

轴心轨迹分析是对测得的轴心轨迹的形状、稳定性和旋转方向等几方面进行综合分析，从而判断转子的运行状态；

轴心轨迹的获取一般采用两个互成90°,安置的非接触式涡流传感器或者多普勒激光测振仪，在各自的方向上测量转轴组件相对机座的振动；

轴心轨迹图从轴颈同一截面的两个相互垂直的方向上监测得到的一组振动信号，根据轴心轨迹图形状可以分析造成振动故障的具体原因。

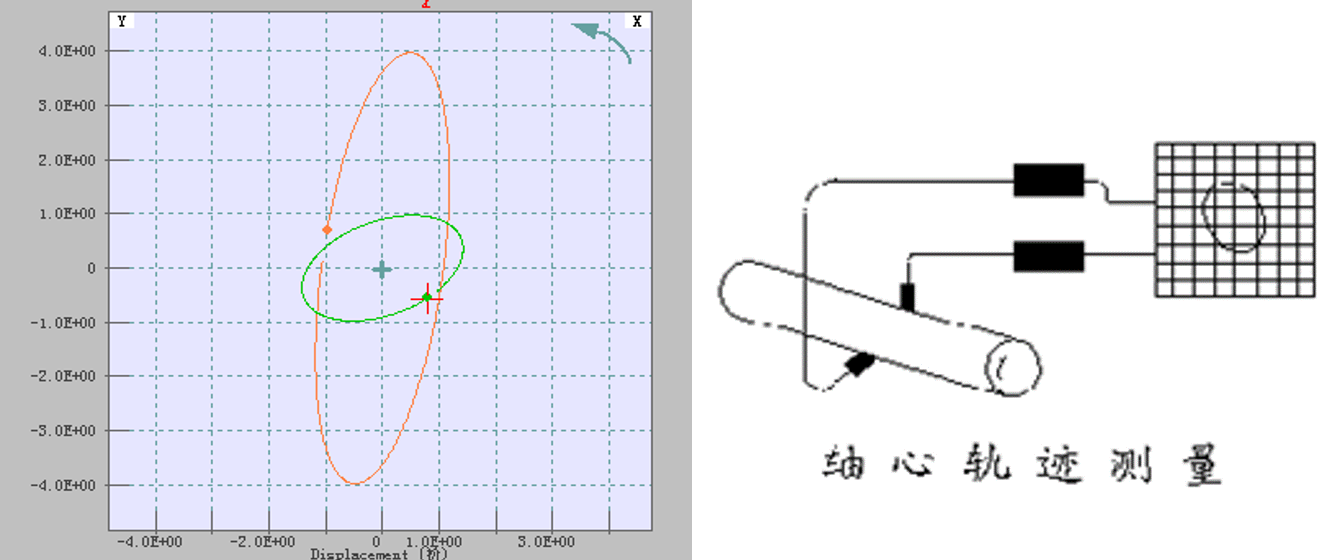

轨迹图如下：

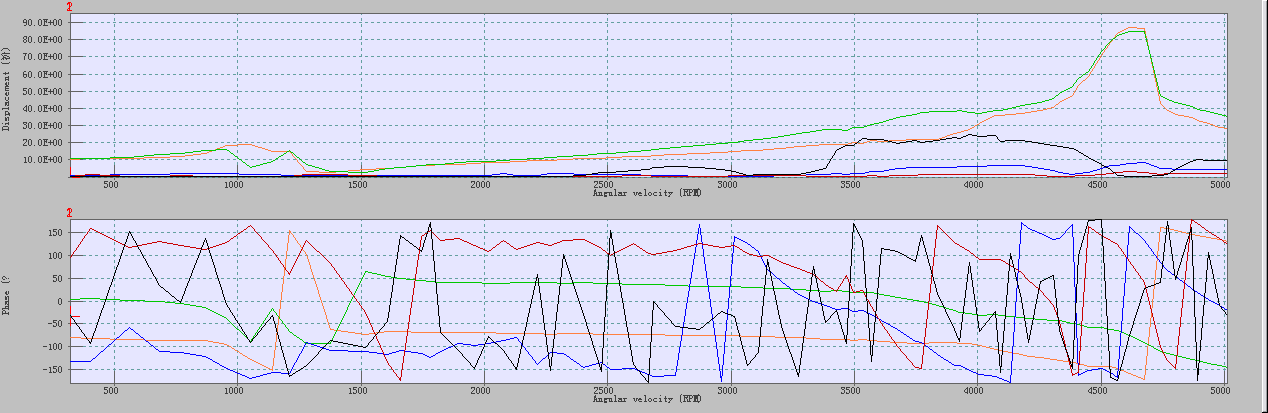

伯德图

显示转子振幅和相位随转速变化的关系曲线，通过伯德图可以得到转子的临界转速；

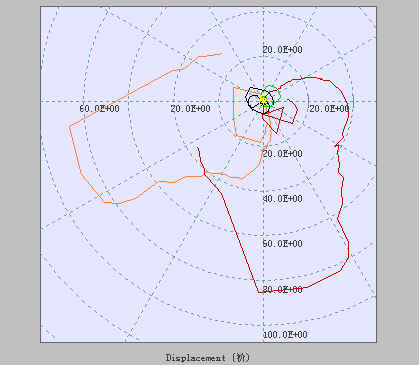

奈奎斯特图（如下）

把启停机过程中振幅与相位随转速变化关系用极坐标的形式表示出来又称奈奎斯特图；

图中最大振幅所对应的机组转速即为转子的实际临界转速。

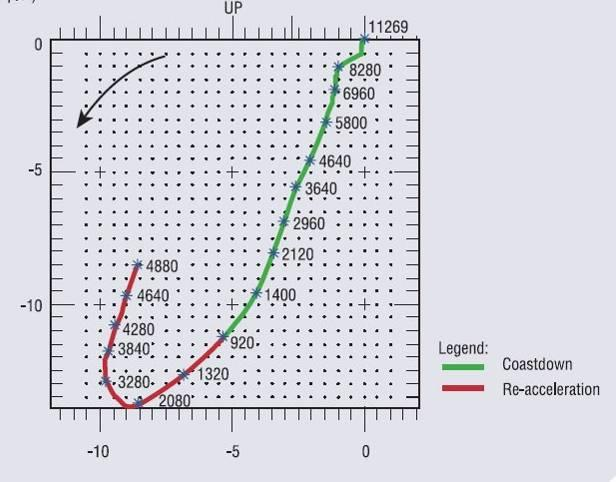

轴中心位置图（如下）

在忽略振动的情况下显示轴心相对于轴承中心的稳态位置，可以看出轴承的偏位角、偏心距、最小油膜厚度等；

从而判断转子运转是否平稳，通过查看机组历史和启停机的变化过程，可以知道转子在轴承内位置的变化情况。
