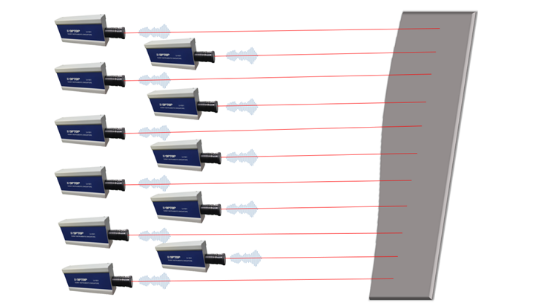

LV-MP多点激光多普勒测振仪采用非接触式的测量方法只需将激光束对准测量点，就可测量被测物体的振动数据；
LV-MP多点激光测振仪可同时测量16个点的瞬时的振动和实时振动模型，并具有FFT频谱分析功能，光束排列可根据用户需求选择。
多点激光多普勒测振仪技术参数：
多点激光多普勒测振系统 LV-MP
操作温度
3℃~45℃
操作湿度
<90%
电源
220~240Vrms 50-60Hz
激光波长
He-Ne laser 632.8nm
工作距离
0.35m~20m（取决于被测表面）
输出电压
±10V
频率范围
DC-3MHz
速度分辨率
0.02um/s/√Hz
位移分辨率
15pm
滤波设置
高通、低通滤波设置
线性误差
1%
速度解码器
VS系列速度解码器、VD-16数字速度解码器
位移解码器
DD-16数字位移解码器、DD-21数字位移解码器
多通道激光测振仪解码器如下：
|
VS系列速度解码器 |
||||
|
速度解调卡 |
VS-50 |
VS-500 |
VS-5K |
VS-10K |
|
速度量程 |
50mm/s |
500mm/s |
5m/s |
10m/s |
|
频率范围 |
0-50KHz |
0-1MHz |
0-2.5MHz |
0-2.5MHz |
|
低通滤波器 |
500Hz
5KHz
20KHz
50KHz
|
2KHz
20KHz
200KHz
1MHz
|
2KHz
20KHz
200KHz
2.5MHz
|
|
|
高通滤波器 |
DC
DC BLOCK
60Hz
1KHz
|
DC
DC BLOCK
1KHz
20KHz
|
||
|
线性误差 |
1% |
|||
|
输出电压 |
±10V |
|||
|
VD-16数字速度解码器 |
||
|
档位
（mm/s/V）
|
最大速度
（m/s，peak﹡）
|
频率范围
（KHz）
|
|
0.001 |
0.00001 |
0-2 |
|
0.005 |
0.00005 |
0-10 |
|
0.01 |
0.0001 |
0-80 |
|
0.05 |
0.0005 |
0-80 |
|
0.1 |
0.001 |
0-80 |
|
0.5 |
0.005 |
0-320 |
|
1 |
0.01 |
0-320 |
|
2 |
0.02 |
0-320 |
|
5 |
0.05 |
0-320 |
|
10 |
0.1 |
0-320 |
|
20 |
0.2 |
0-1000 |
|
50 |
0.5 |
0-3000 |
|
100 |
1 |
0-3000 |
|
200 |
2 |
0-3000 |
|
500 |
5 |
0-3000 |
|
1000 |
10 |
0-3000 |
|
DD-16数字位移解码器 |
||
|
档位 |
最大位移 |
频率范围 |
|
（μm/V） |
（μm，peak-peak﹡） |
（KHz） |
|
0.05 |
1 |
0-3000 |
|
0.1 |
2 |
0-3000 |
|
0.2 |
4 |
0-3000 |
|
0.5 |
10 |
0-3000 |
|
1 |
20 |
0-3000 |
|
2 |
40 |
0-3000 |
|
5 |
100 |
0-3000 |
|
10 |
200 |
0-3000 |
|
20 |
400 |
0-3000 |
|
50 |
1000 |
0-3000 |
|
100 |
2000 |
0-3000 |
|
200 |
4000 |
0-3000 |
|
500 |
10000 |
0-3000 |
|
1000 |
20000 |
0-3000 |
|
2000 |
40000 |
0-3000 |
|
5000 |
100000 |
0-3000 |
|
DD-21数字位移解码器 |
||
|
档位
（μm/V）
|
最大位移
（μm，peak-peak﹡）
|
频率范围
（KHz）
|
|
0.05 |
1 |
0-3000 |
|
0.1 |
2 |
0-3000 |
|
0.2 |
4 |
0-3000 |
|
0.5 |
10 |
0-3000 |
|
1 |
20 |
0-3000 |
|
2 |
40 |
0-3000 |
|
5 |
100 |
0-3000 |
|
10 |
200 |
0-3000 |
|
20 |
400 |
0-3000 |
|
50 |
1000 |
0-3000 |
|
100 |
2000 |
0-3000 |
|
200 |
4000 |
0-3000 |
|
500 |
10000 |
0-3000 |
|
1000 |
20000 |
0-3000 |
|
2000 |
40000 |
0-3000 |
|
5000 |
100000 |
0-3000 |
|
10000 |
200000 |
0-3000 |
|
20000 |
400000 |
0-3000 |
|
50000 |
1000000 |
0-3000 |
|
100000 |
2000000 |
0-3000 |
|
200000 |
4000000 |
0-3000 |
﹡可根据客户要求定制适当量程
﹡输出电压范围±10V
